Toroidno silicijevo jedro
2, konkurenčna cena
3, varno pakiranje
Opis
Tehnične parametre
Fullstar Electronics je vodilni proizvajalec in dobavitelj toroidalnih silicijevih jeder na Kitajskem, ki ponuja kakovostne in standardne elektronske in pasivne komponente-izdelkov s silicijevim jedrom in rešitve. dobrodošli v veleprodajni toroidni silicijevi jedri za elektroniko iz naše tovarne.
Opis izdelkov

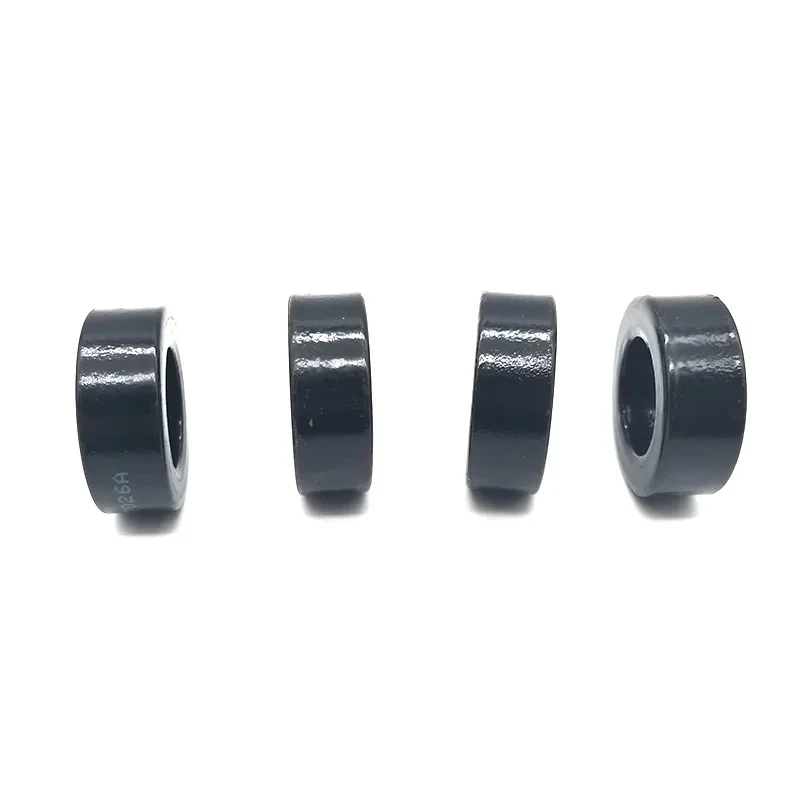

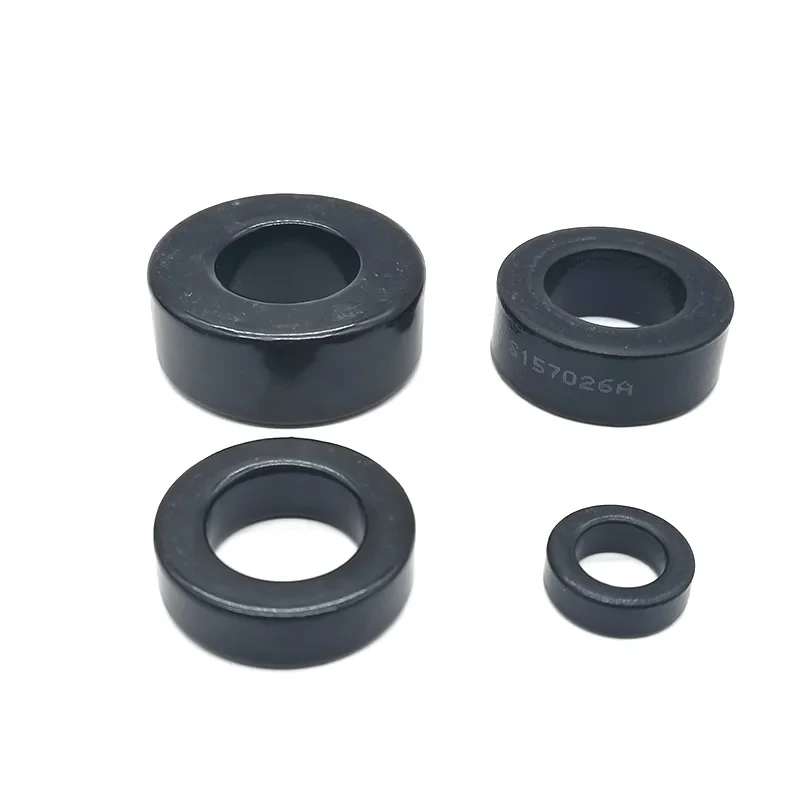

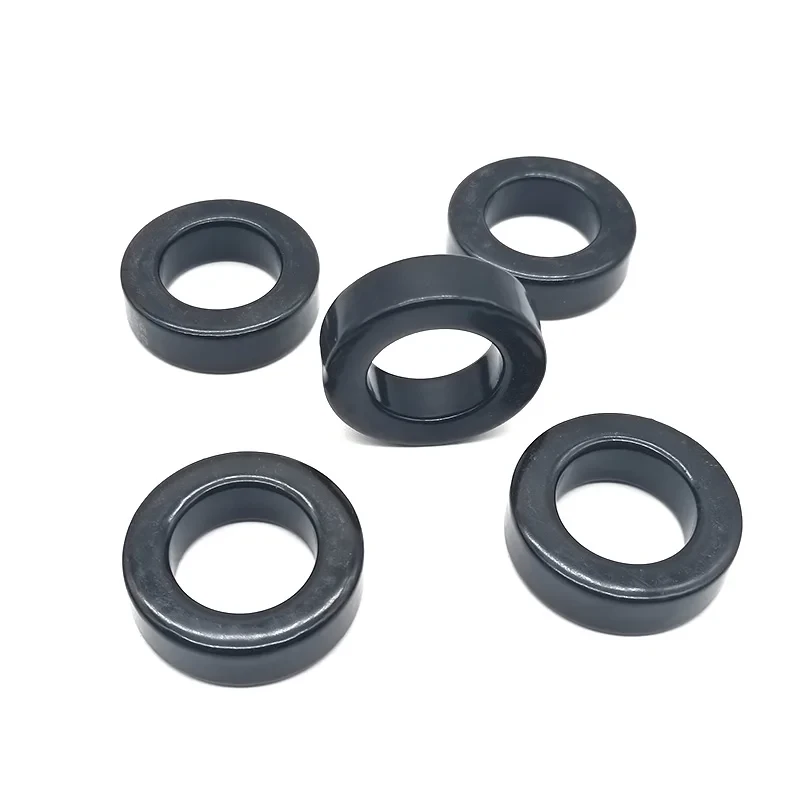

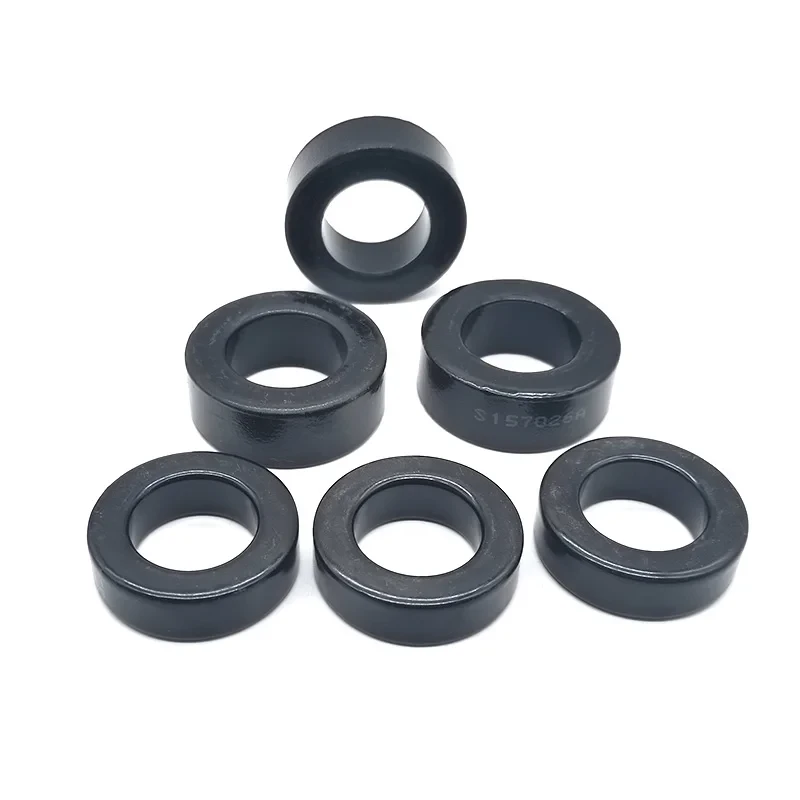

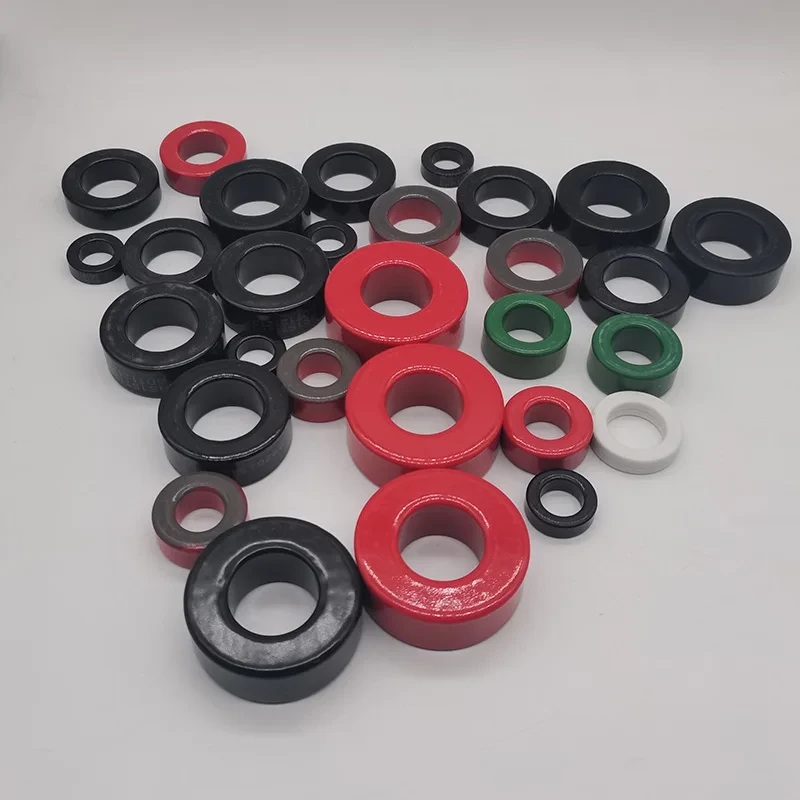

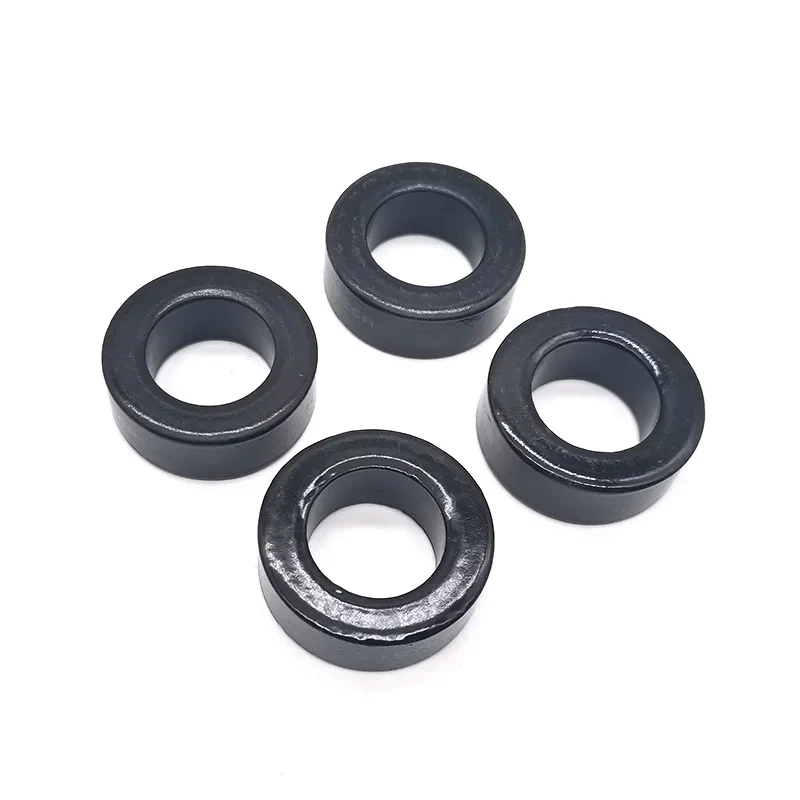

Toroidno silicijevo jedro(pogosto imenovano toroidno silicijevo jekleno jedro) je visoko učinkovita magnetna komponenta, ki se pogosto uporablja v močnostni elektroniki in elektrotehniki. Spodaj je podroben uvod v to jedro, ki mu sledi obsežna primerjava z drugimi glavnimi vrstami magnetnih jeder.
1. Uvod v toroidno silicijevo jedro
- Struktura in material: Je neprekinjeno, brezšivno obročasto-oblikovano (toroidno) jedro, izdelano s tesnim navijanjem visoko{1}}kakovostnih hladno-valjanih trakov iz silicijevega jekla (običajno debeline pod 0,35 mm).
- Temeljne prednosti:
- Visoka učinkovitost in nizke izgube: neprekinjena magnetna pot se popolnoma poravna s črtami magnetnega pretoka, kar odpravlja zračne reže, ki jih najdemo v tradicionalnih laminiranih jedrih. To zmanjša energijo vzbujanja in izgubo jedra za približno 25 %, s čimer se doseže izkoristek električne pretvorbe nad 95 %.
- Majhen pretok puščanja in EMI: Struktura zaprte-zanke omejuje magnetno polje skoraj v celoti znotraj jedra, kar ima za posledico izjemno nizke zunanje elektromagnetne motnje in sevanje.
- Nizka raven hrupa: Odsotnost zračnih rež in uporaba tehnologije vakuumske impregnacije naredi jedro strukturno togo, kar bistveno zmanjša vibracije in slišno brnenje.
- Kompaktna velikost: Za določeno zmogljivost moči se lahko njegova prostornina in teža zmanjšata za približno 50 % v primerjavi s tradicionalnimi jedri E-I.
- Tipične aplikacije: visoko{0}}zvočna oprema, močnostni ojačevalniki, medicinske naprave, sončni pretvorniki in splošni energetski transformatorji.
2. Primerjava magnetnih jeder
Magnetna jedra se na splošno ocenjujejo glede na njihovomaterialovinstrukturne oblike. Spodaj je primerjava toroidalnih silicijevih jeder z drugimi običajnimi možnostmi.
A. Primerjava materialov: toroidni silicij v primerjavi z drugimi
| Material jedra | Ključne značilnosti | Tipične aplikacije |
|---|---|---|
| Silicijevo jeklo (toroidno) | Visoka gostota pretoka nasičenja (1,5-2,0T), nizka prepustnost, primerna za nizke frekvence (npr. 50/60Hz). | Močnostni transformatorji, nizko-frekvenčni induktorji. |
| Ferit | Visoka upornost, nizka visoko-frekvenčna izguba, nizka gostota pretoka nasičenja. Stroškovno-učinkovito. | Stikalni napajalniki, EMI filtri, RF vezja. |
| Železo v prahu | Visoka gostota pretoka nasičenja, odlična toleranca enosmernega prednapetja (proti-nasičenost), porazdeljena zračna reža. | PFC induktorji, dušilke za shranjevanje energije, pretvorniki DC-DC. |
| Amorfno/nanokristalno | Izjemno-nizka izguba jedra, visoka prepustnost, odlična visoko{1}}frekvenčna zmogljivost. | Vrhunski-EV EV OBC, natančni tokovni senzorji, visoko{1}}učinkoviti napajalniki. |
B. Strukturna primerjava: Toroidno v primerjavi z drugimi
| Jedrna struktura | Prednosti | Slabosti | Tipične aplikacije |
|---|---|---|---|
| Toroidno jedro | Zaprta magnetna pot, najmanjši uhajajoči tok, visoka učinkovitost, kompaktna velikost. | Navijanje je težko in drago; ni primeren za induktorje za shranjevanje energije, ki zahtevajo zračne reže. | Visokofrekvenčni-transformatorji,-navadne dušilke, zvočni transformatorji. |
| E-Core / EI-Core | Enostavno navijanje, enostavno dodajanje zračnih rež za nastavitev induktivnosti, odlično odvajanje toplote, nizki stroški. | Odprta magnetna pot vodi do večjega toka uhajanja; zahteva EMI zaščito. | Preklopni močnostni transformatorji,-močostne tuljave. |
| Jedro PQ / RM | Optimizirano razmerje med-in-močjo, boljše odvajanje toplote kot pri toroidih, nizek tok uhajanja. | Višji stroški, zahtevajo specializirana orodja za navijanje. | Visok{0}}zmogljivi stikalni napajalniki, kompaktni napajalni moduli. |
| Pot Core | Najboljša zaščita pred EMI (popolnoma zaprta struktura). | Slabo odvajanje toplote, najvišji stroški. | Medicinsko slikanje, občutljiva RF vezja. |
Povzetek za izbor
- Za nizko-frekvenčno napajanje in zvok: IzberiToroidalna silicijeva jedrazaradi visoke učinkovitosti, nizkega hrupa in kompaktne velikosti.
- Za visoko-frekvenčno in stroškovno občutljivost: IzberiFeritmateriali vE-Type ali PQstrukture za enostavno izdelavo in dobro odvajanje toplote.
- Za visok enosmerni tok in shranjevanje energije: IzberiŽelezo v prahumaterialov, saj so dobro odporni na nasičenje.
- Za vrhunsko učinkovitost in vrhunske{0}}aplikacije: IzberiNanokristalni/amorfnimaterialov, kljub višjim stroškom.
